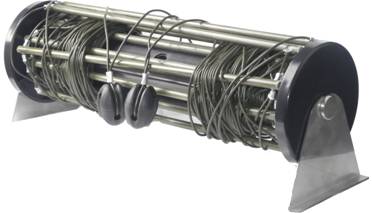

由于本天線體積小，重量輕，架設和收集都很方便，故也可以用于短波車載臺或背負臺作為備用天線使用。除了上述平拉和倒V架法，還可以使用更為快捷的低架斜拉架法，方法是：將天線一端栓在車頂或樹干等支撐上，高度2米，另一端向地面拉直并固定。這種方式的輻射方向是在振子斜面順向，因此低端應朝向主要通信目標，如果頻率選擇得當，通信距離超過1500公里。

性能指標

工作頻段2~30MHz，不用天調，不用鋪設地線或地網。采用粗徑銅芯振子，能效高，全頻段駐波比低于2:1。

一體化匹配器和負載，架設狀態平穩，抗風能力強。

根據通信目的可選擇平拉或倒V架設

安裝架設

一般架設要求

 1．架桿

    架桿通常采用鋼管或鋁管、玻璃鋼管組裝，底部有安裝基座。其中玻璃鋼架桿專用于海洋環境。

 在樓頂架設應砌1平方米的水泥墩。在地面架設應挖深0.5米，直徑0.5米的坑，澆鑄水泥碇，將基座用大螺栓固定在水泥底座上。

    2．拉索

    固定架桿須用鋼索，桿高8米以下用一層拉索，8米以上用兩層。每層拉索三條。拉索向下拉直固定在樓面或裙墻上（預先安裝好固定拉索用的鋼件），拉索用中部的緊線器拉緊，注意調整三條拉索保證架桿垂直。

    無論哪種架法，架桿頂部都要安裝滑輪，便于日后檢修天線。豎立架桿前先用長鋼索穿過滑輪，架桿立好后，用長鋼索拉升天線并在桿底部固定鋼索。

注意：①拉索不能用整條金屬繩，這將導致嚴重的射頻損耗！應每隔5米串接一支絕緣子。②在強風地區，天線本身極少被風刮壞，多數損壞都是因架桿倒塌造成，因此架桿必須可靠固定。

    3．避雷針

架桿頂部必須安裝高出1.5米以上的避雷針泄放天空明雷。避雷針連接粗金屬線導通入地（地面預埋地網，樓頂焊接到保安防雷環）。

    4．同軸防雷器

    同軸防雷器與避雷針作用不同，是防御靜電電涌的。電涌看不見聽不到，但產生的瞬時超高電壓和大電流可能擊毀設備甚至傷人。

    防雷器串接在天線與電臺的射頻電纜中間，通常固定在架桿底部或樓頂裙墻處。防雷器的接地端子通過地線導通接地（樓頂可焊接在保安防雷環上）。

5．射頻電纜

天線與電臺之間的射頻電纜是信號的唯一通路，非常重要。為減少損耗，電纜長度最好不超過50米。電纜線徑根據天線功率和長度選擇，功率越大距離越長電纜應越粗，并盡可能選用低損耗電纜。例如：125W電臺，60米以內應選7號電纜，超過60米應選9號電纜。500W電臺60米應選9號電纜。減少射頻損耗的最佳方法是使用電臺的遙控方式，以盡量縮減射頻電纜長度。

注意：鋪設電纜時要盡量減小折彎弧度，折彎過小將明顯增加射頻損耗。

6．接頭的防護

    暴露的接頭（匹配器、負載、同軸防雷器等部位）易受腐蝕導致接觸不良甚至斷路，使天線工作不正常。因此在天線拉升前應將所有接頭部位用自溶型絕緣膠帶進行可靠密封，隔絕濕氣及鹽霧。

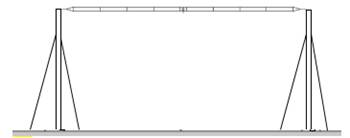

平拉架設（近距離和遠距離通信均好）

寬帶雙極天線平拉架設，最強輻射方向在振子正面，架設時應面向主要通信目標。電臺125W發射時通信距離超過2000公里，也支持半徑200公里全向通信。

架設高度

架桿高度與通信距離有關，1000公里以內多用10MHz以下頻率，架高7~8米即可；2000公里多用20MHz以下頻率，架桿高度9~10米為宜。若通信距離更遠，通信頻率更高，架桿也應更高。

射頻電纜的綁固

5號以下電纜重量輕，可自然下垂拉至架桿綁固。粗徑電纜較重，為了減輕天線負重，通常在匹配器下方豎立一根粗塑料柱，電纜沿柱向下綁固。

倒V架設

倒V架設是將天線中部掛在架桿頂端，兩端向下拉直。這種架法在12MHz以下無方向性，適合中央基站，全向通信半徑約800公里。使用較高頻率時，倒V天線也有方向性，因此也可用于遠距離定向通信。

架設方向

如果只用于800公里以內全向通信，架設方向任意。若用于遠距離通信，天線寬邊通常應朝向主要通信目標。
